Машина для продольной резки и перекрёстной намотки отрывной ленты (100 км) LSJ-60D

Машина (100 км) предназначена для продольной резки и перемотки отрывной ленты для сигаретных пачек длиной до 100 000 м.

Обратная связь

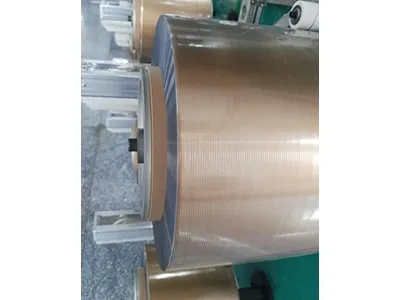

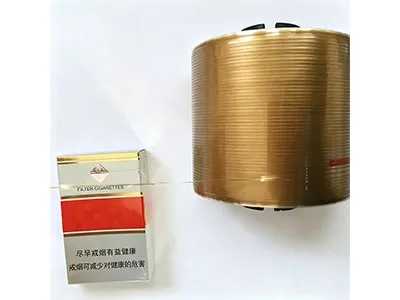

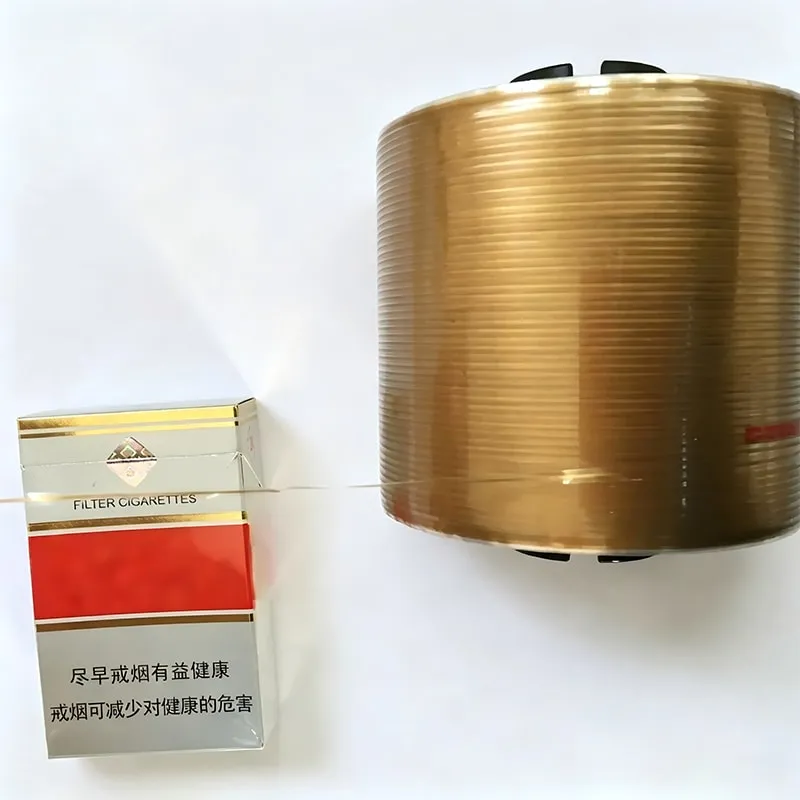

Образцы

Технические характеристики

Общие параметры
Параметр	Характеристика
Материалы	Плёнка BOPP и PET толщиной 0,025-0,050 мм
Ширина полос	1,6 / 2,0 / 2,5 / 3,0 / 4,0 мм
Питание	380 В, 3 фазы, 50 Гц
Установленная мощность	Около 63 кВт: размотчик 6,3 кВт + намоточные модули 57 кВт
Секция размотки и продольной резки
Параметр	Характеристика
Конструкция	Максимальный диаметр размотки: Ø600 мм; ширина рабочей поверхности направляющих роликов: 350 мм; направляющие ролики из силиконовой резины и PTFE; алюминиевый пневмовал Ø74 мм
Правка полотна	Автоматическая система выравнивания кромки Wuxi Jingkong и автоматическая система слежения за линией Taiwan Puliyuan; точность: ±0,10 мм; поперечное перемещение от шарико-винтовой передачи
Приводы	Размотка: 1,8 кВт; протяжка и перемотка: по 1,3 кВт; удаление кромки: 0,1 кВт × 4 и 0,75 кВт × 2; все приводы Inovance

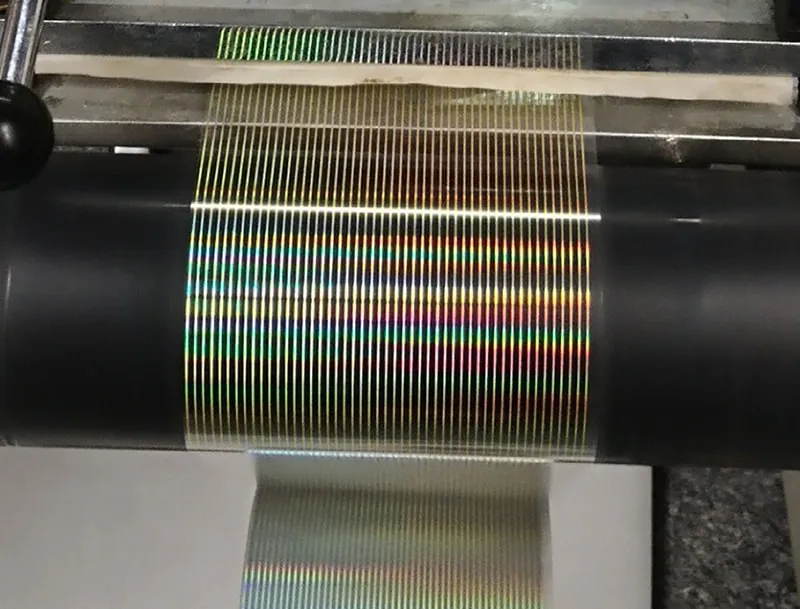

Система резки	Высокоточная резка прямыми ножами с фиксацией лезвий установочными винтами и энергосберегающим освещением машины
Интерфейс оператора	10-дюймовый сенсорный экран MCGS с регулированием натяжения по убывающей характеристике
Условие	При резке и намотке клеевая сторона не должна прилипать или растягиваться
Секция намотки
Параметр	Характеристика
Скорость	Рабочая скорость: 150-300 м/мин; максимальная механическая скорость: 320 м/мин; регулировка с сенсорного экрана

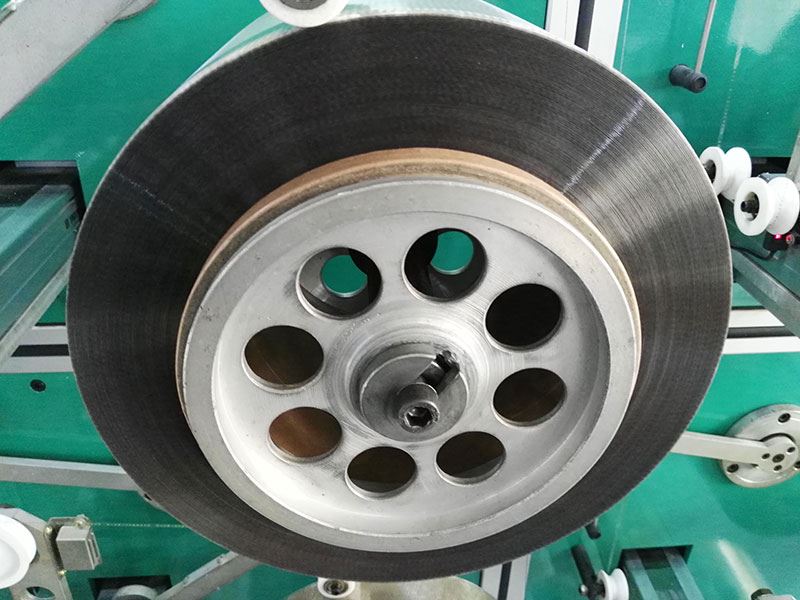

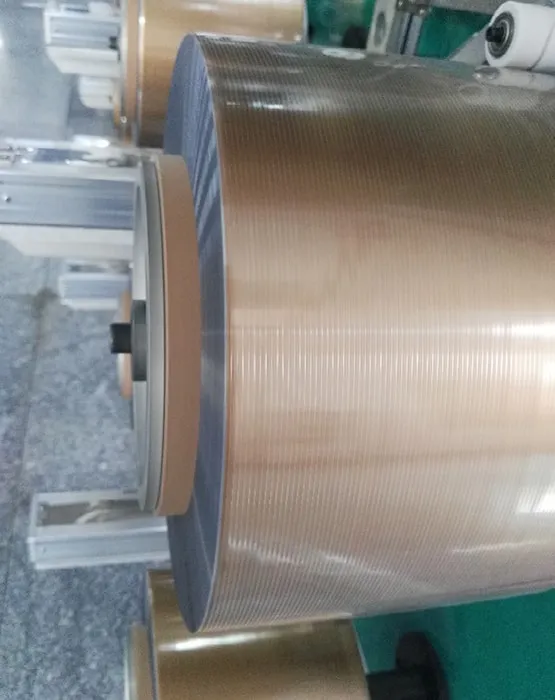

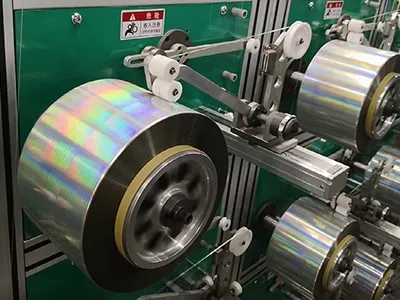

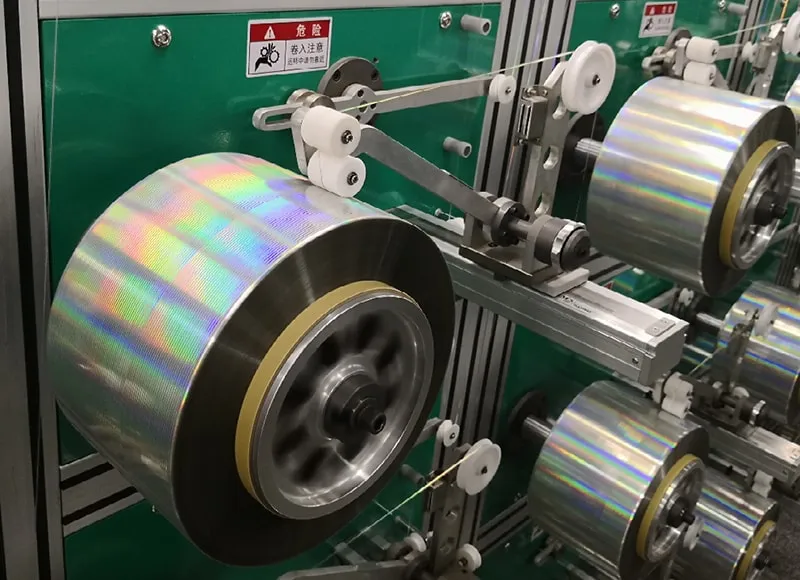

Оснащение	60 намоточных головок; бесфланцевая рядная намотка; профиль рулона задаётся направляющей; автоматическая перекрёстная намотка под управлением PLC

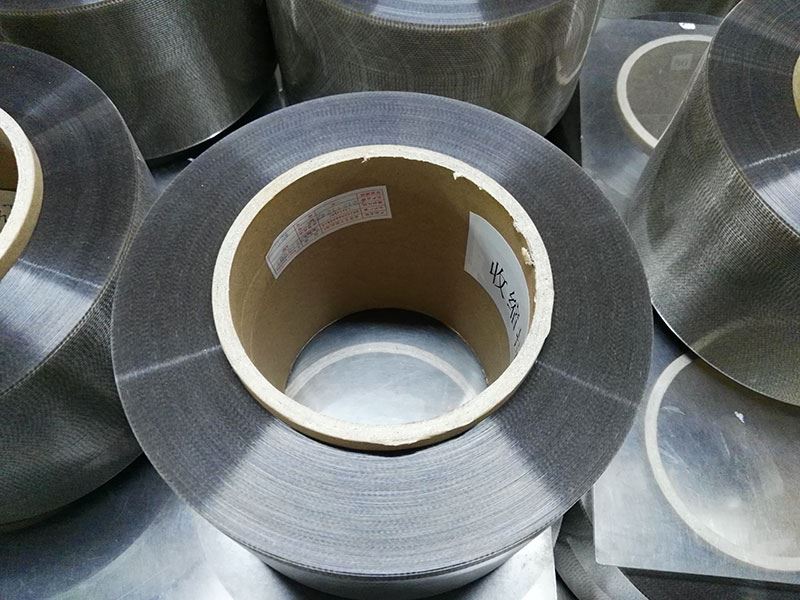

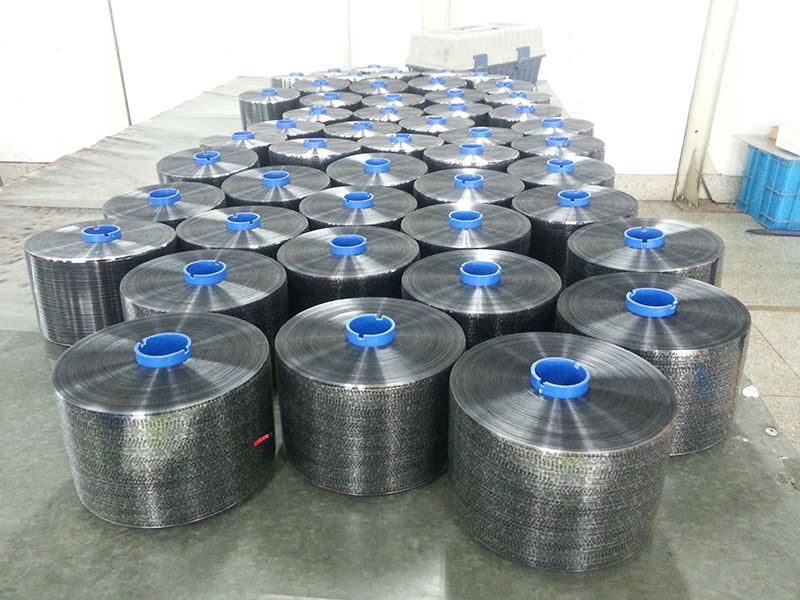

Размеры сердечников и рулонов	Бумажная гильза: Ø152 × Ø168 мм, ширина 156-180 мм, максимальный диаметр рулона Ø380 мм. Пластиковая гильза: Ø30 × Ø35 мм, ширина 100 мм, максимальный диаметр рулона Ø140 мм
Приводы	60 приводов компенсаторов по 0,1 кВт, 60 приводов раскладки по 0,1 кВт , и 60 намоточных приводов по 0,75 кВт; все Inovance
Натяжение	Сервопривод, контроллер и алюминиевый рычаг компенсатора
Интерфейс оператора	Двадцать 7-дюймовых сенсорных экранов MCGS, по одному на три намоточные головки; шаг раскладки и угол перекрытия регулируются

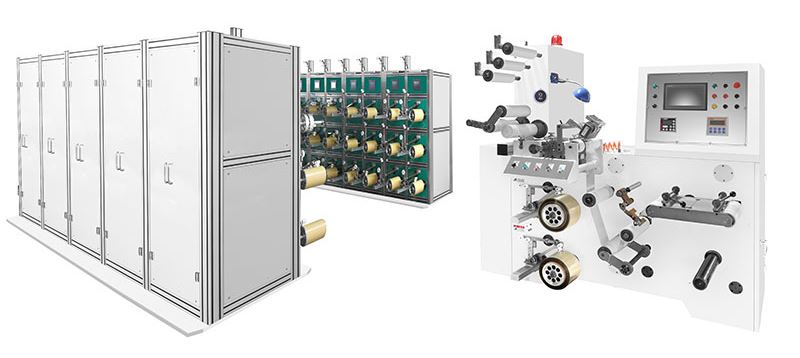

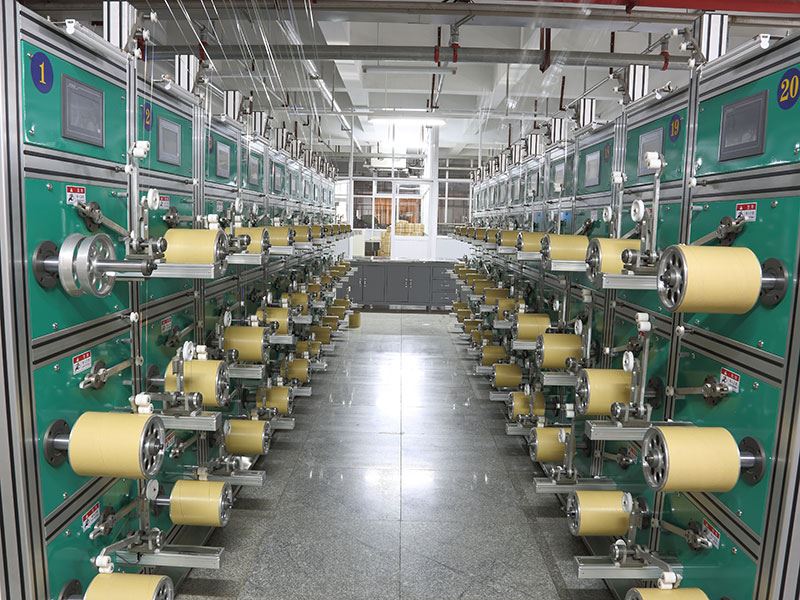

Компоновка	Один размотчик и два симметрично расположенных ряда намоточных головок
