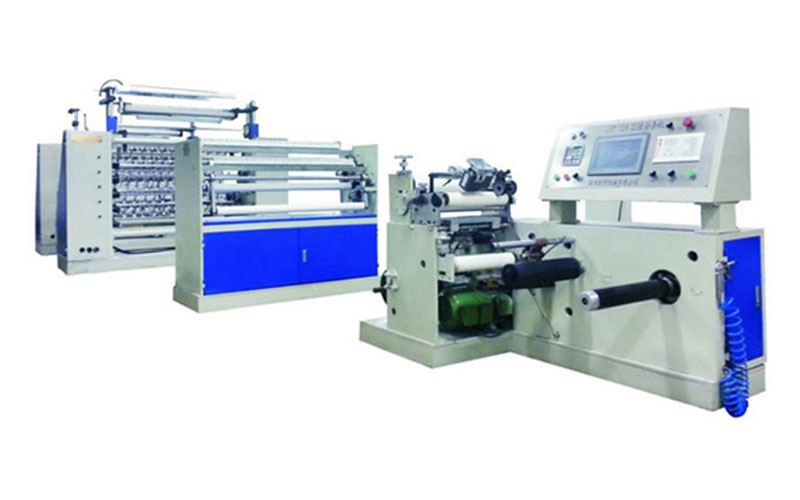

Машина для продольной резки и перекрёстной намотки отрывной ленты (10 км) LSJ-60/120S

Машина предназначена для продольной резки и перекрёстной намотки отрывной ленты для упаковки сигарет, пищевой продукции, алкогольных напитков, лекарственных средств, косметики и аудиокассет.

Обратная связь

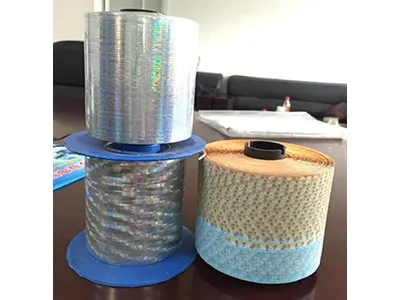

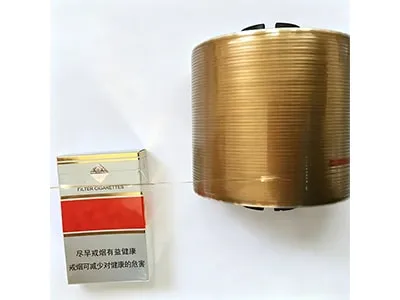

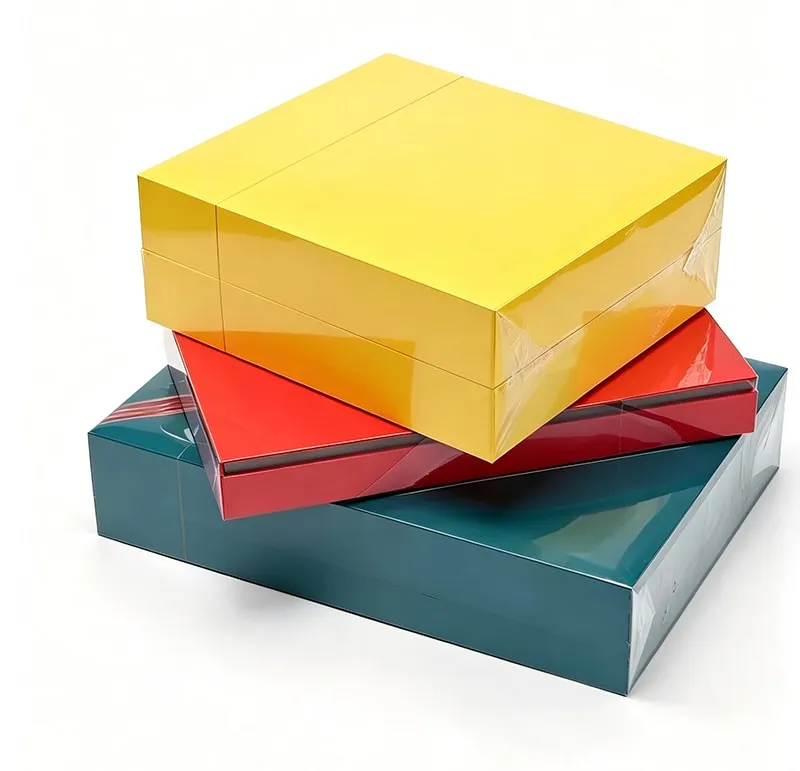

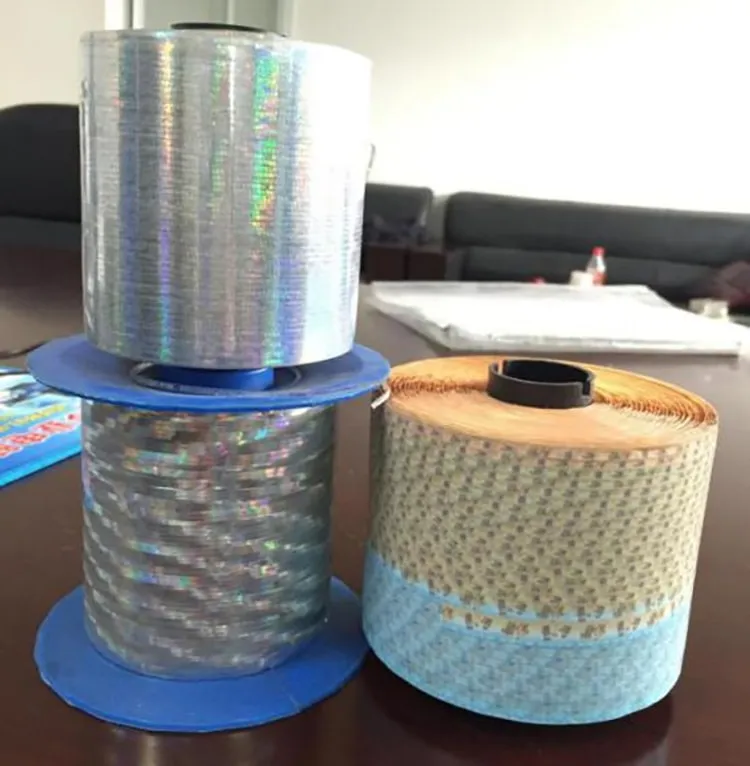

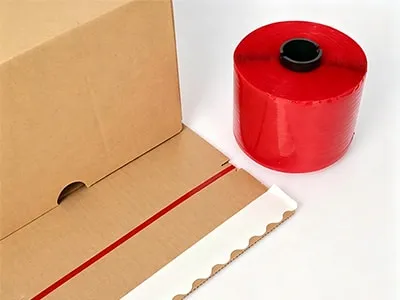

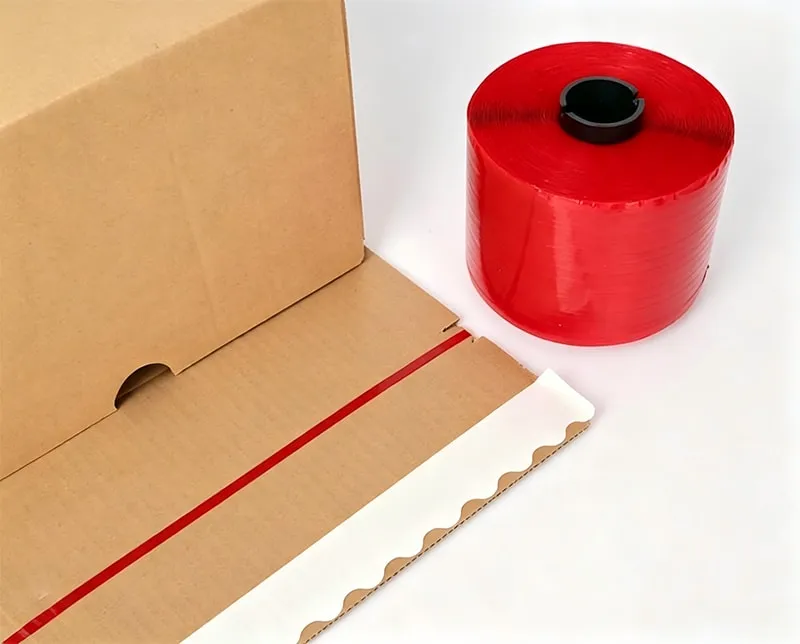

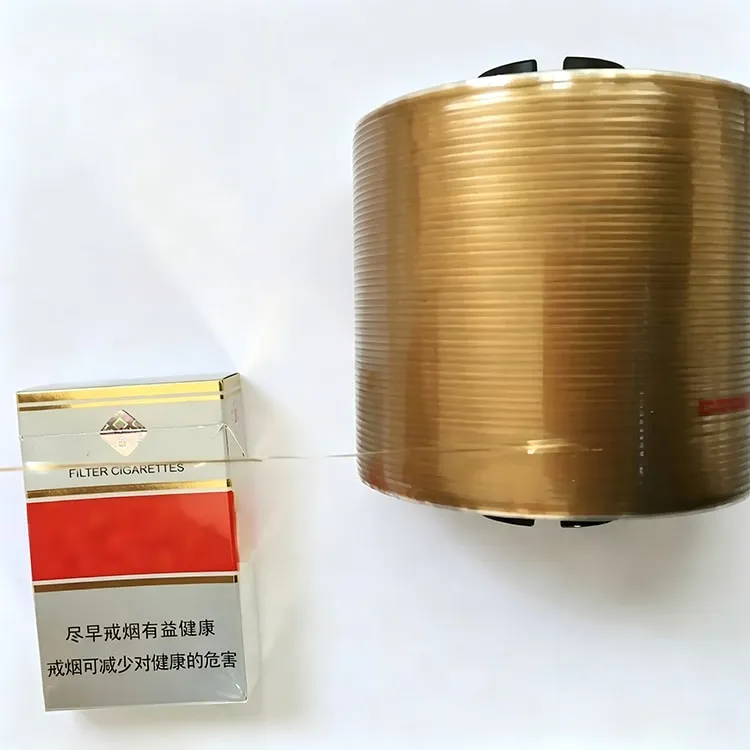

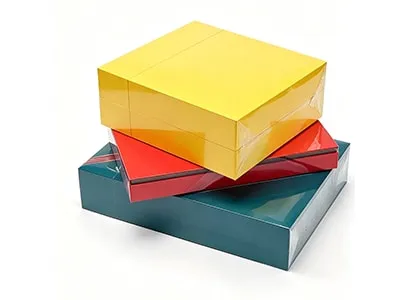

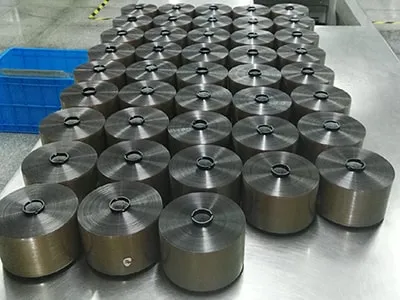

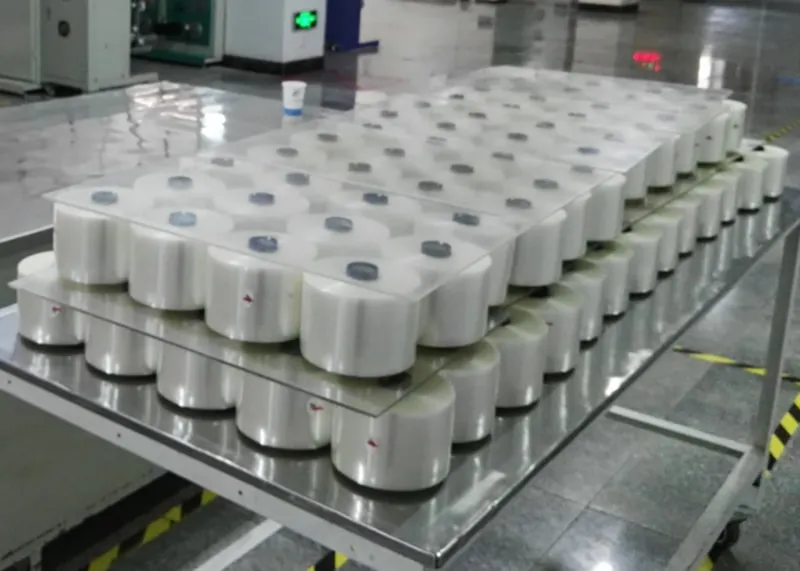

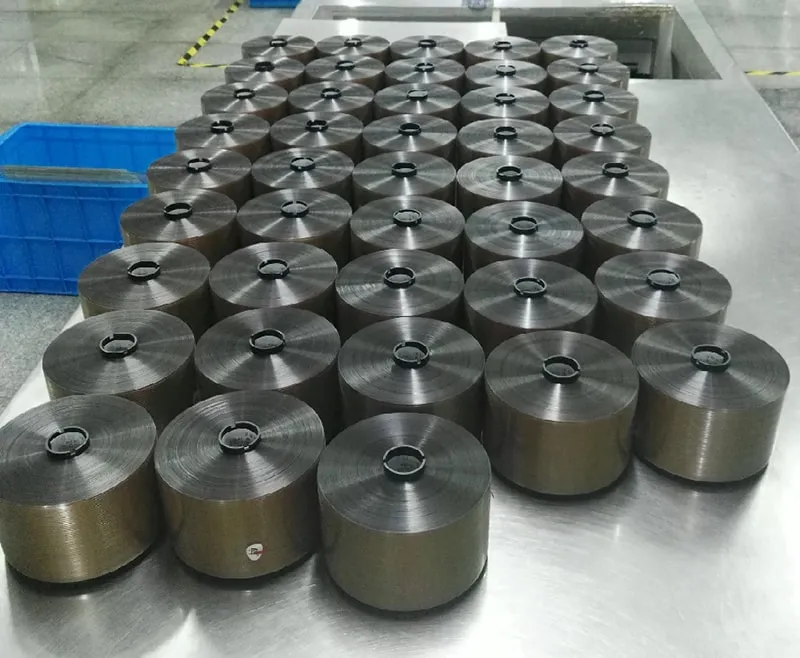

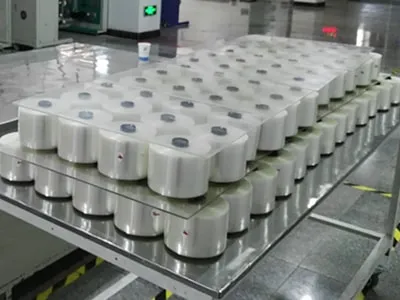

Образцы

Технические характеристики

Общие параметры
Параметр	Характеристика
Материалы	Плёнка BOPP и PET толщиной 0,025-0,050 мм
Ширина полос	1,6 / 2,0 / 2,5 / 3,0 мм; в комплект входят одна ножевая опора и один ножевой вал
Питание	380 В, 3 фазы, 50 Гц
Установленная мощность	Около 15 кВт
Габариты	8,9 × 2,5 × 2,2 м

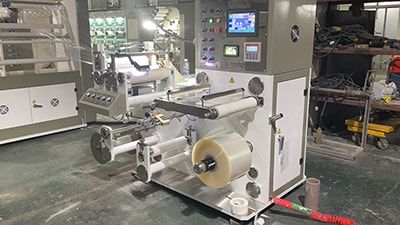

Секция размотки и продольной резки
Параметр	Характеристика
Конструкция	Максимальный диаметр размотки: Ø600 мм; ширина рабочей поверхности направляющего ролика: 400 мм; ролики из силиконовой резины с антипригарным покрытием; алюминиевый пневмовал Ø74 мм; стол склейки с пневматической прижимной планкой
Правка полотна	Одна автоматическая система выравнивания кромки и одна фотоэлектрическая система слежения за линией; двигатель постоянного тока и импортная шарико-винтовая передача поперечного перемещения
Натяжение	Один магнитопорошковый тормоз 25 Н·м с регулированием натяжения по убывающей характеристике через HMI
Кромка	Сервопривод 1,1 кВт и векторный ПЧ с поперечной раскладкой
Система резки	Высокоточные прямые ножи, закреплённые установочными винтами
Условие	При резке и намотке клеевая сторона не должна прилипать или растягиваться
Промежуточный накопитель
Параметр	Характеристика
Состав	Два комплекта импортных пневмоцилиндров со сверхнизким трением, электропневматических пропорциональных клапанов и прецизионных линейных потенциометров
Контроль	Параметры задаются через HMI; точное регулирование давления воздуха обеспечивает высокоточную стабилизацию натяжения

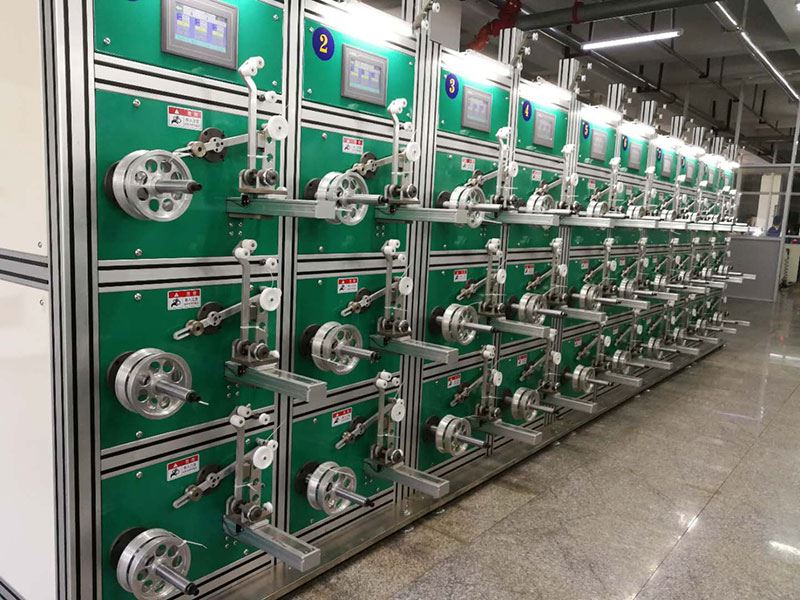

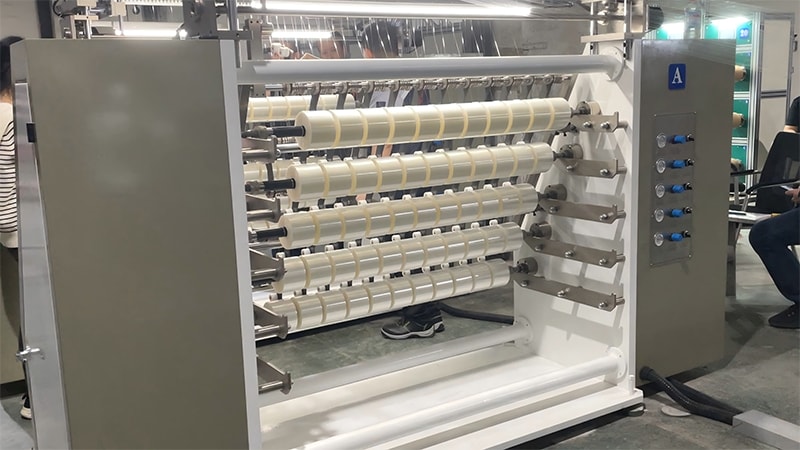

Секция намотки
Параметр	Характеристика
Скорость	Максимальная рабочая скорость: 200 м/мин; максимальная механическая скорость: 220 м/мин; регулировка через HMI
Оснащение	120 намоточных головок; бесфланцевая рядная намотка с направляющей для формирования профиля рулона; пневматический зажим конусами для точной и бесшумной установки
Намоточный вал	Ø25 мм, твёрдое хромирование; наружный диаметр дистанционного кольца Ø29,9 мм
Гильза	Бесфланцевая пластиковая гильза с внутренним диаметром Ø30 мм; пневматический зажим конусами для быстрой загрузки и выгрузки
Измерение длины	Подсчёт длины энкодером с заданием значения, сбросом и обнулением через HMI
Приводы	Протяжка: один асинхронный серводвигатель 1,5 кВт с приводом; намотка: два серводвигателя по 3 кВт с приводами; раскладка: два серводвигателя по 1,3 кВт с приводами
Управление	Централизованное управление PLC и сервоприводная шарико-винтовая поперечная раскладка; регулировка шага раскладки и угла перекрытия с сенсорного экрана; сохранение рецептов и смена процесса одним нажатием
Система управления и конструкция машины
Параметр	Характеристика
Система управления	Сервоуправление и частотное регулирование с цветной панелью HMI и PLC; централизованное электроуправление; кнопка аварийного останова на каждой приводной секции
Схема	Три независимые секции: размотка, промежуточное регулирование натяжения и намотка
