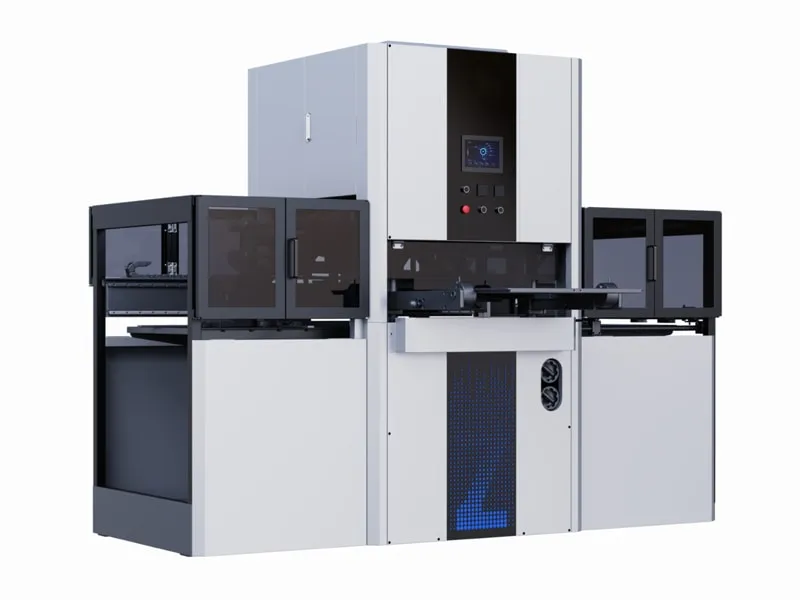

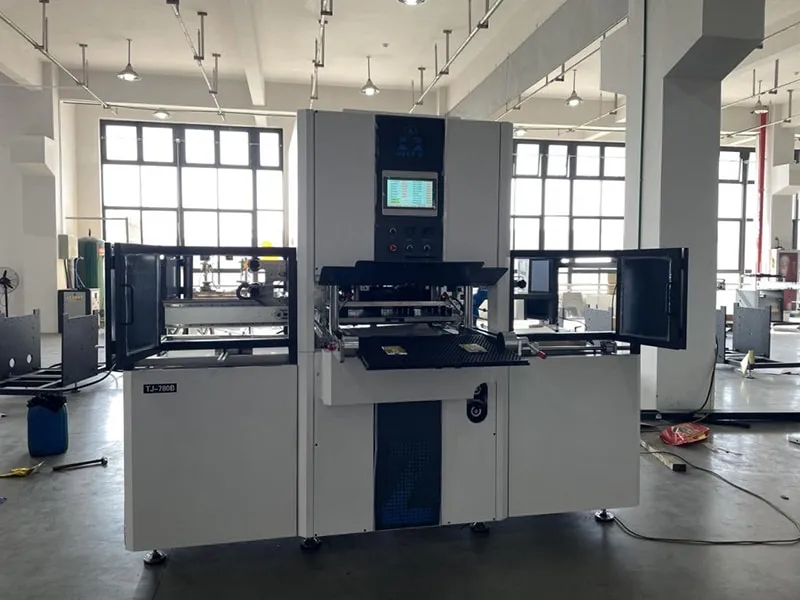

Автоматическая машина горячего тиснения фольгой TJ-780B

Обратная связь

Машина оснащена горизонтально перемещающимися захватами, которые автоматически переносят листы без участия оператора. Повторное позиционирование листа обеспечивает точное тиснение фольгой.

Машина подходит для различных видов бумаги и других плоских материалов и применяется для изготовления пригласительных и поздравительных открыток, конвертов и упаковочных коробок.

Горизонтальная тигельная конструкция оптимизирует рабочий цикл и повышает точность совмещения.
Выдвижная плита горячего тиснения поворачивается на 180° и позволяет регулировать несколько штампов.
Регулируемая система подачи и сбора отходов фольги позволяет оптимизировать траекторию подачи и шаг протяжки с учётом расположения изображения.
Закрытый корпус обеспечивает безопасность и надёжность.

Особенности

Система управления PLC, для работы требуется один оператор
Давление, температура и время тиснения регулируются.
Направляющая подачи регулируется по горизонтали и вертикали.
Микроперемещение подъёма плиты регулируется с сенсорного экрана.
Сервоприводная подача и приёмка листов с фотоэлектрическим совмещением регулируется.
Автоматический подъём подающего стола.
Автоматический процесс тиснения фольгой.
При входе в опасную зону машина останавливается.

Образцы

Технические характеристики

Модель	TJ-780B
Макс. формат листа	750 × 550 мм
Макс. площадь тиснения	600 × 500 мм
Скорость	1-25 циклов/мин
Макс. усилие прессования	40 т
Макс. высота стапеля на подаче	500 мм
Макс. высота стапеля на приёмке	500 мм
Требования к сжатому воздуху	0,4-0,6 МПа
Количество каналов подачи фольги	2
Мощность основной машины	5,5 кВт
Общая мощность	13 кВт
Масса машины	2,8 т
Температура нагрева	20-200 °C
Питание	380 В, 50 Гц
Габариты	2 700 × 1 500 × 2 200 мм
Overall dimensions	2,700 × 1,500 × 2,200 mm

Основные узлы

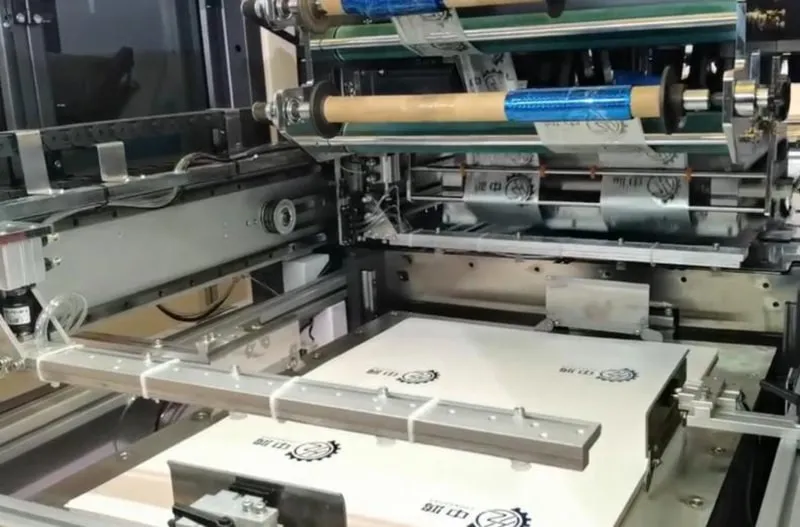

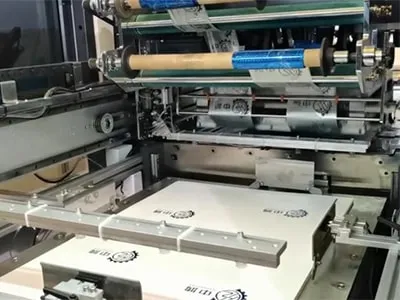

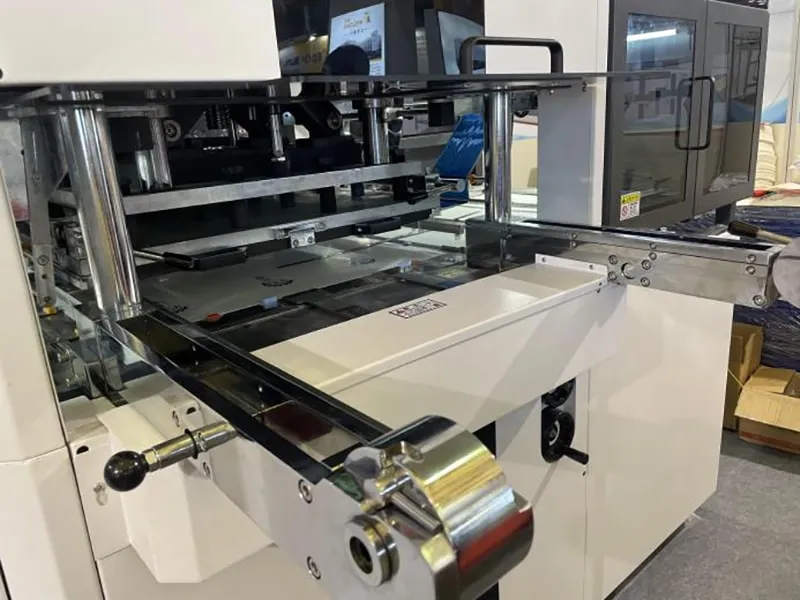

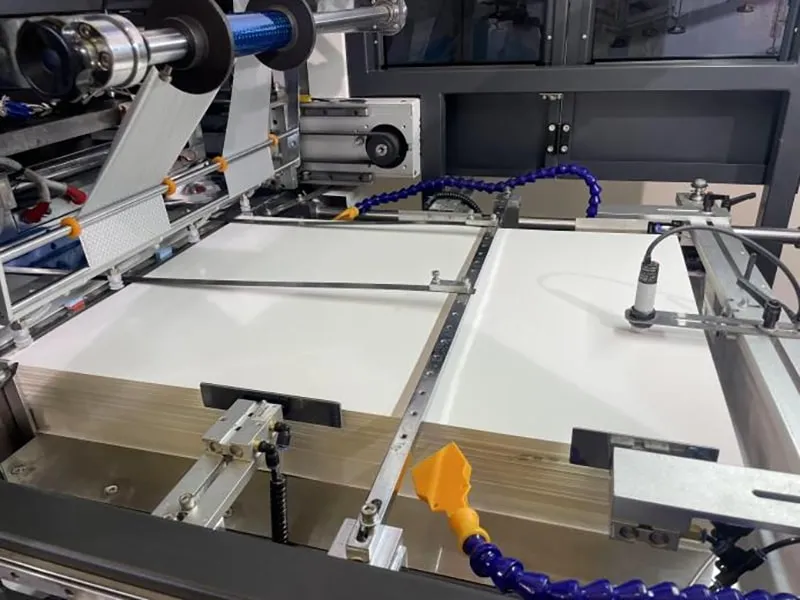

Автоматическая подача и укладка

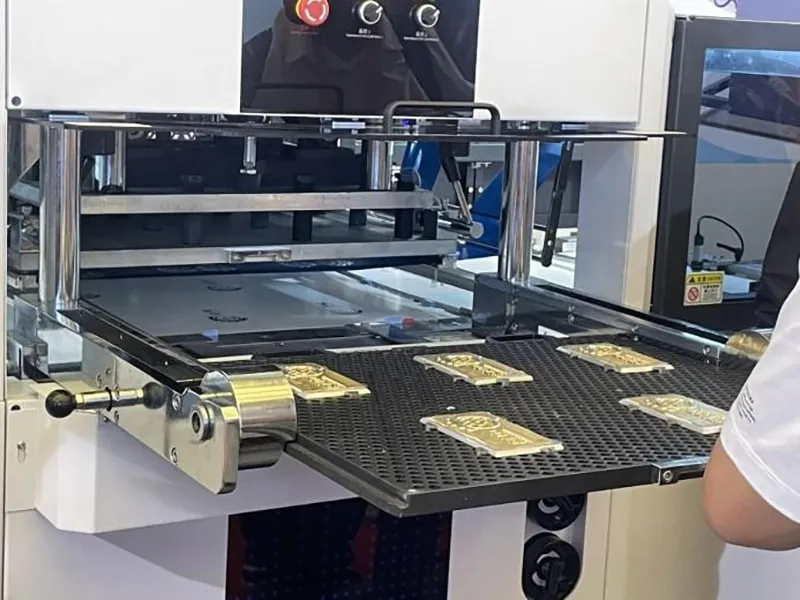

Сотовая нагревательная плита

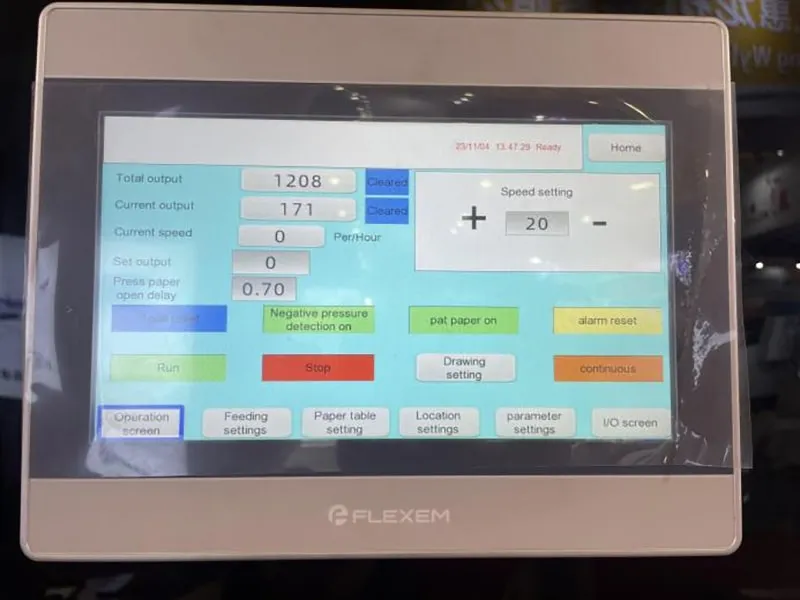

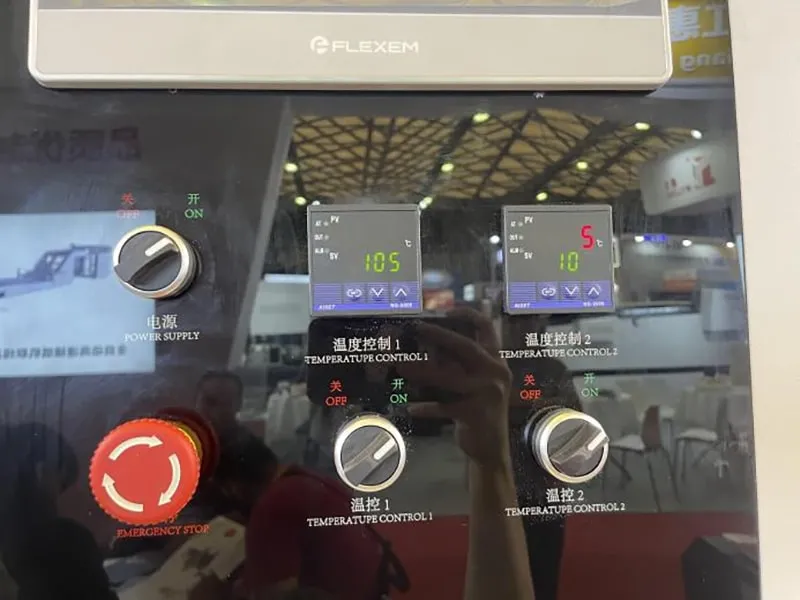

10-дюймовый сенсорный экран

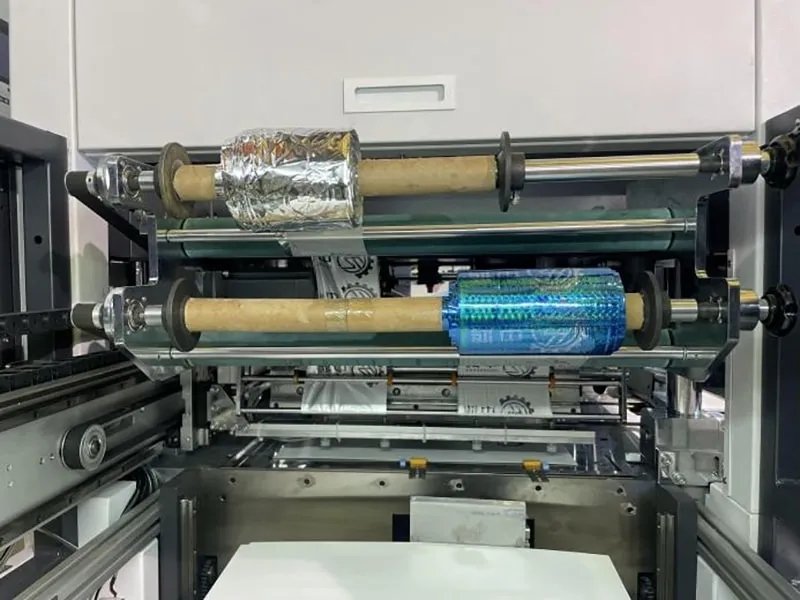

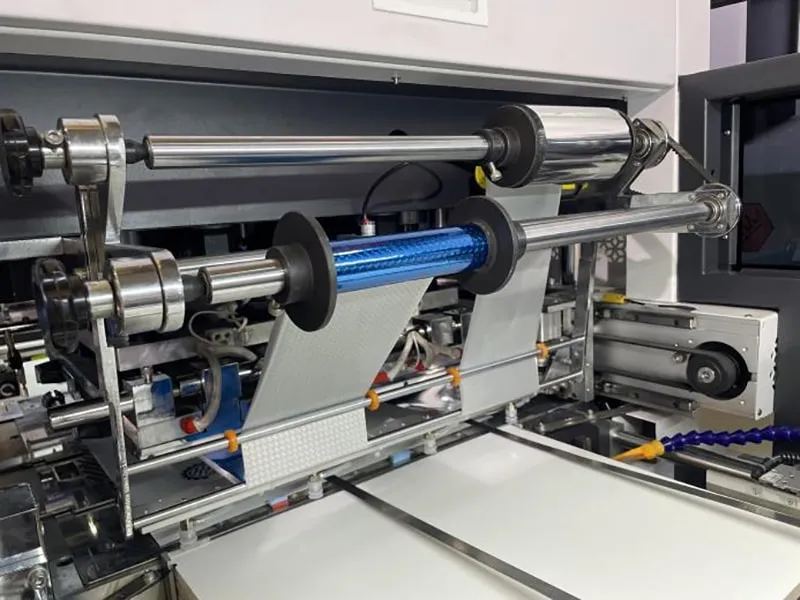

Независимое управление двумя системами намотки фольги

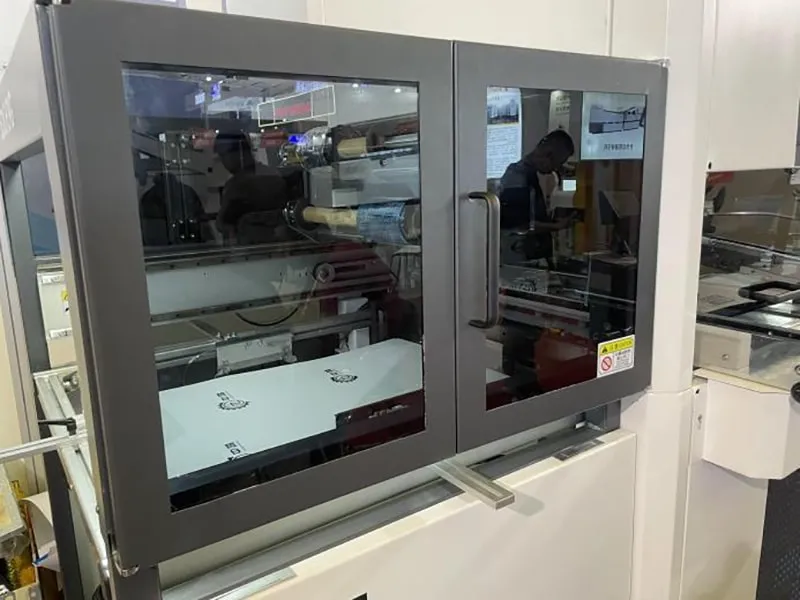

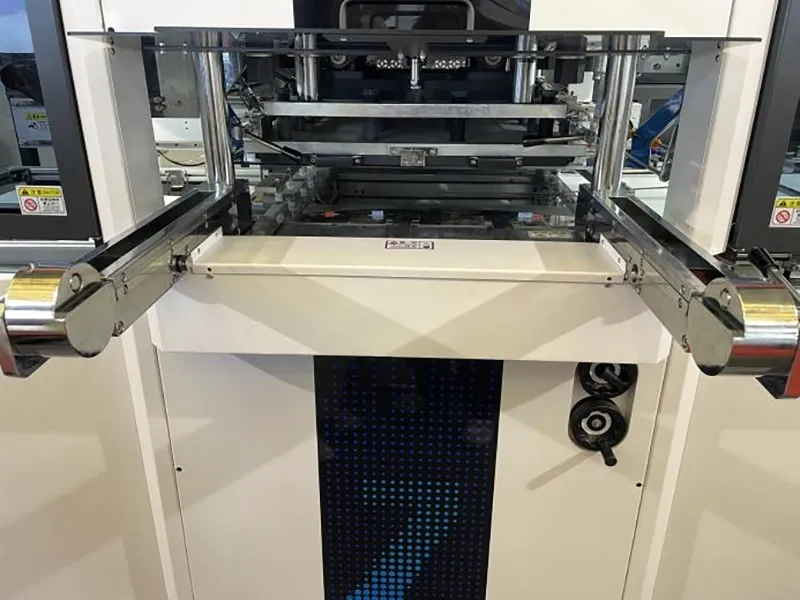

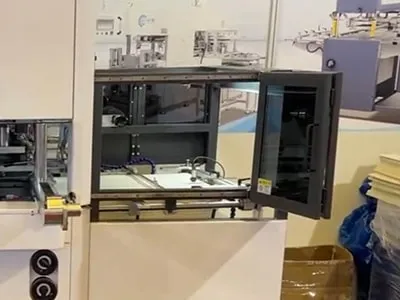

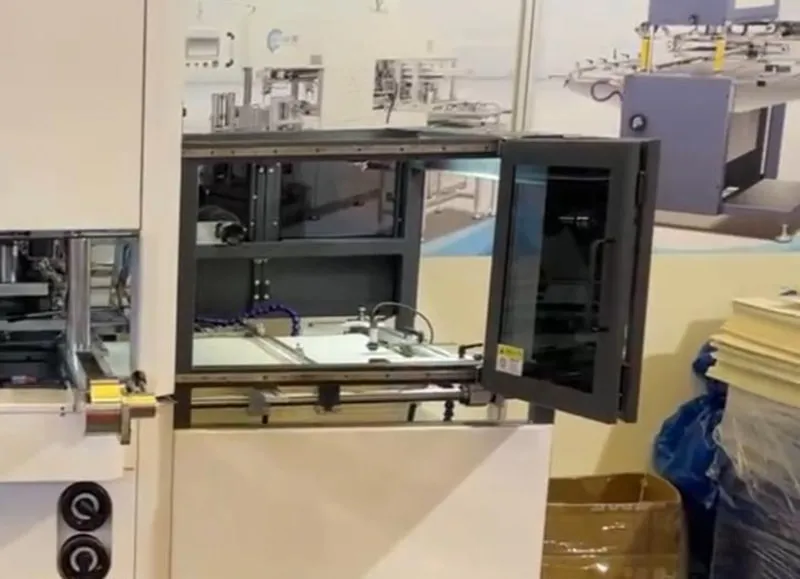

Защитные кожухи системы подачи и укладки

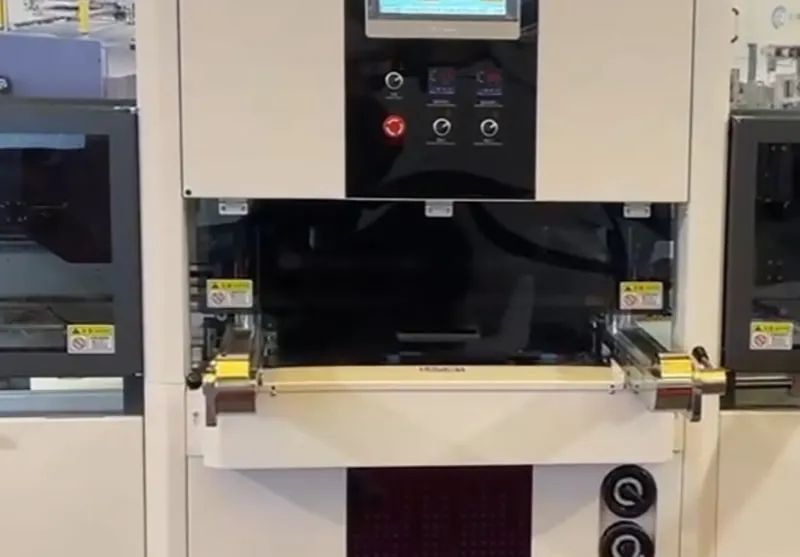

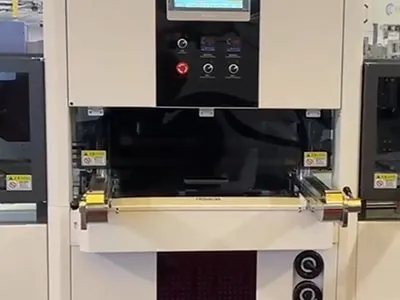

Защитные кожухи секции тиснения

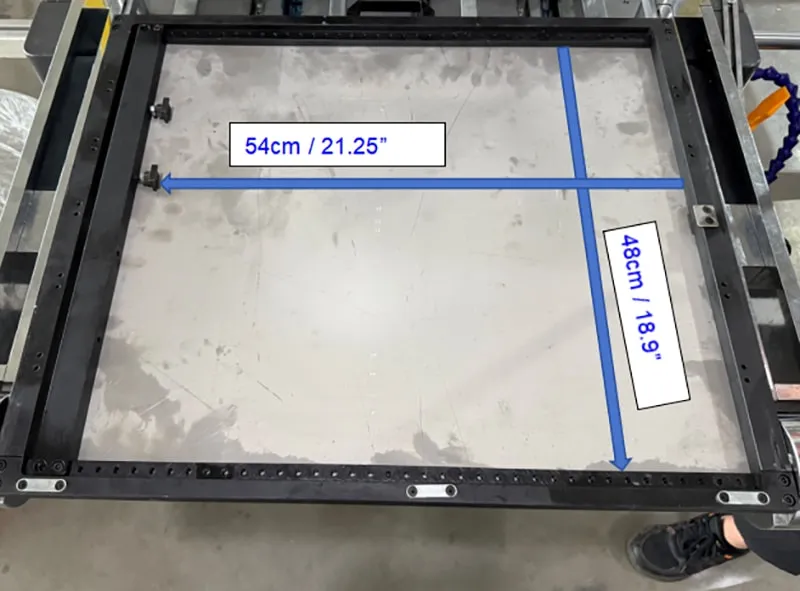

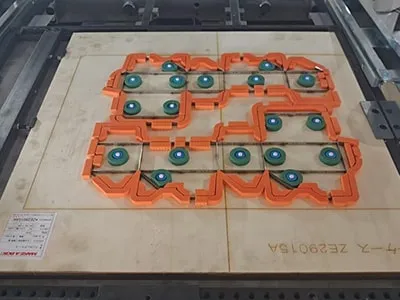

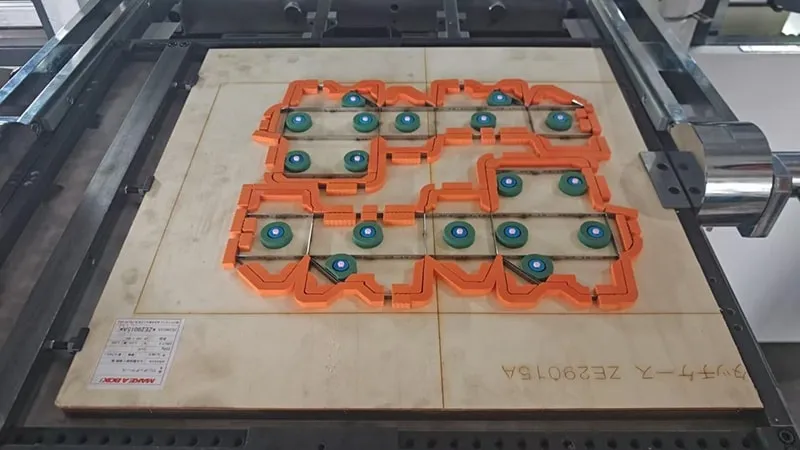

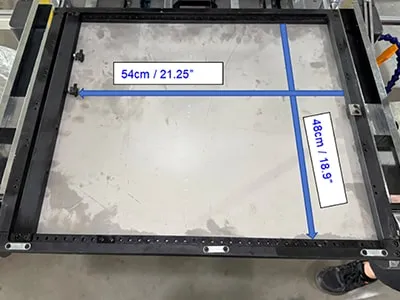

Рама штанцформы (опция)
